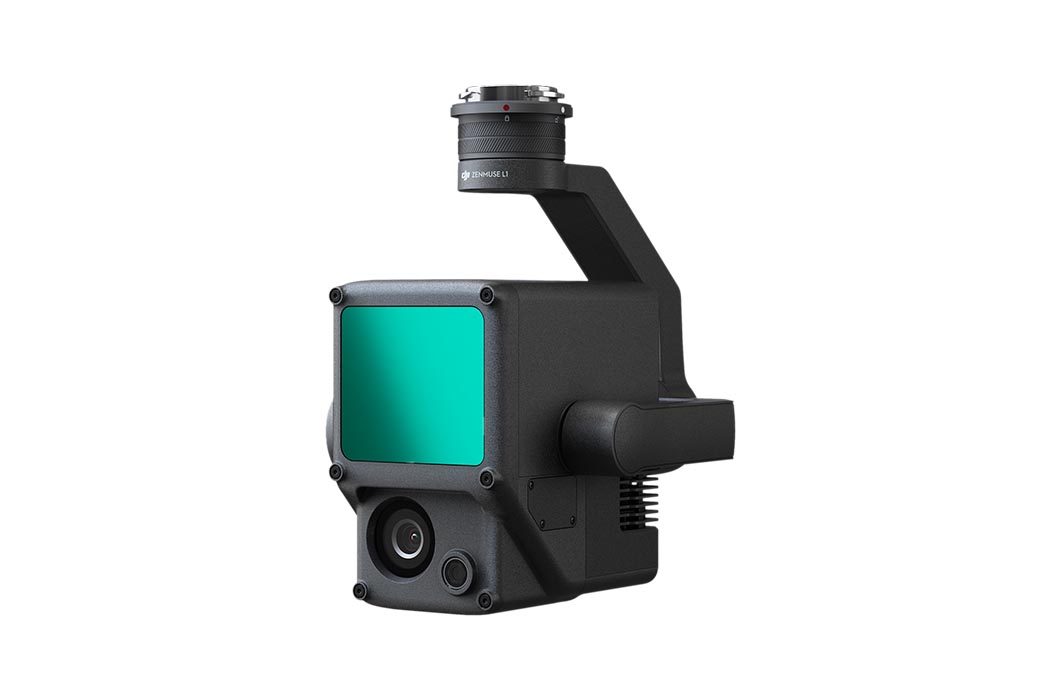

Zenmuse L1

Zenmuse L1





Digitalice con precisión y eficiencia

Eficiencia excepcional

Genere modelos de nubes de puntos de color verdadero en tiempo real o adquiera 2 km2 de datos de nubes de puntos en un solo vuelo utilizando el módulo Lidar de marco Livox con un campo de visión de 70 ° y una cámara de luz visible con un sensor de 1 pulgada.

Precisión incomparable

Realice reconstrucciones con precisión de centímetros gracias a la IMU de alta precisión, un sensor de visión para la precisión del posicionamiento y la incorporación de datos GNSS.

Listo cuando tu lo estés

La clasificación IP44 permite que el L1 funcione en entornos lluviosos o con niebla. El método de escaneo activo del módulo Lidar le permite volar de noche.

Visualice datos mientras vuela

Módulo Livox Lidar

  • Encuadre Lidar con hasta un 100% de resultados efectivos en la nube de puntos
  • Rango de detección: 450 m (80% de reflectividad, 0 klx) / 190 m (10% de reflectividad, 100 klx)
  • Tasa de puntos efectiva: 240.000 pts / s
  • Admite 3 devoluciones [3]
  • Modo de escaneo de línea y modo de escaneo no repetitivo

dji-zenmuse-lidar-l1

Todo a la vista con cámara RGB

  • 20MP
  • CMOS de 1 pulgada
  • Obturador mecánico

Detalles precisos a su disposición con IMU de alta precisión

  • Precisión: 0.025 ° (balanceo / cabeceo) / 0.08 ° (guiñada)
  • Sensor de visión para precisión de posicionamiento
  • Fusión de datos GNSS, IMU, RGB
Video – LIDAR para dron DJI Zenmuse L1

Recree el mundo en nubes de puntos 3D



Capture nubes de puntos 3D con precisión desde su dron Matrice 350 RTK con diseño inspirado en los avances vanguardistas de la aviónica. Ofrece un tiempo de vuelo de hasta 55 minutos, una avanzada IA y un nuevo sistema de gestión de su estado VANT. Su diseño se orienta a aplicaciones profesionales gracias a la combinación de funciones inteligentes, alto rendimiento y fiabilidad.



zenmuse-l1-dji-nube-puntos

LiveView de nube de puntos

Las nubes de puntos en tiempo real brindan información inmediata en el sitio, por lo que los operadores están informados para tomar decisiones críticas rápidamente.
También puede verificar la calidad del trabajo de campo al verificar los datos de la nube de puntos inmediatamente después de cada vuelo.

zenmuse-l1-dji-nube-puntos-3d-matrice

Medición y anotación

Adquirir y comunicar dimensiones críticas en el modelo de nube de puntos mediante mediciones y anotaciones.



zenmuse-l1-dji-terra

Postprocesamiento integral

DJI Terra fusiona los datos de IMU y GNSS para cálculos de nubes de puntos y luz visible, además de realizar cálculos de datos de POS para que pueda generar sin esfuerzo modelos reconstruidos e informes de precisión.

Características Técnicas: LIDAR para dron DJI Zenmuse L1
General
Dimensiones
  • 152×110×169 mm
Peso
  • Aprox. 900 g
Certificación IP
  • IP44
Compatible
  • MATRICE 300 RTK y MATRICE 350 RTK
Rango de temperatura operativo
  • -20° a 50° C (-4° a 122° F)
Rendimiento del sistema
Rango de detección
  • 450 m @ 80% reflectivity, 0 klx
  • 190 m @ 10% reflectivity, 100 klx
Puntos captados
  • Retorno único: 240,000 pts/s
  • Múltiples retornos: 480,000 pts/s
Precisión
  • Horizontal: 10 cm @ 50 m
  • Vertical: 5 cm @ 50 m
Modos de color de las nubes de puntos
  • Color real
  • Color reflectado
  • Color por nivelación
Lidar
Precisión de alcance
  • 3 cm @ 100 m
Devoluciones máximas admitidas
  • 3
Modos de escaneo
  • Modo de escaneo de línea repetitivo
  • Modo de escaneo de pétalos no repetitivo
FOV Campo de visión
  • Escaneo de línea repetitivo: 70,4 ° × 4,5 °
  • Escaneo no repetitivo: 70,4 ° × 77,2 °
Seguridad Láser
  • Clase 1
Sistema de navegación inercial
Frecuencia de actualización de IMU
  • 200 Hz
Rango de acelerómetro
  • ± 8 g
Rango del medidor de velocidad angular
  • ± 2000 dps
Precisión de giro
  • Tiempo real: 0,18 °, posprocesamiento: 0,08 °
Precisión de cabeceo / balanceo
  • Tiempo real: 0,03 °, posprocesamiento: 0,025 °
Sensor de visión de posicionamiento auxiliar
Resolución
  • 1280 × 960
FOV
  • 95 °
Cámara de mapeo RGB
Tamaño del sensor
  • 1 pulgada
Píxeles efectivos
  • 20 MP
Tamaño de la foto
  • 4864 × 3648 (4: 3)
  • 5472 × 3648 (3: 2)
Longitud focal
  • 8,8 mm / 24 mm (equivalente)
Velocidad de obturación
  • Velocidad de obturación mecánica: 1/2000 – 8 s
  • Velocidad de obturación electrónica: 1/8000 – 8 s
ISO
  • Video: 100 – 3200 (automático), 100 – 6400 (manual)
  • Foto: 100 – 3200 (automático), 100 – 12800 (manual)
Rango de apertura
  • f / 2.8 – f / 11
