Una inspección termográfica de una planta fotovoltaica, una cubierta industrial o una subestación puede producir cientos o miles de capturas. Cada imagen conserva información valiosa, pero revisarlas una a una dificulta comprender dónde se encuentra una anomalía dentro del conjunto del activo.
DJI Terra 5.3 incorpora un flujo de reconstrucción térmica 2D que cambia esa forma de trabajar: utiliza las imágenes visibles para realizar la aerotriangulación, alinea con ellas las capturas infrarrojas y genera un mapa térmico bidimensional que conserva información de temperatura.
La versión actual de esta rama es DJI Terra 5.3.5, publicada el 20 de agosto de 2026. Es importante distinguir ambas fechas: la reconstrucción térmica, la corrección para sensores rolling shutter y el procesado desde vídeo llegaron con Terra 5.3.0 el 23 de julio; la compilación 5.3.5 es una actualización posterior que añade optimizaciones y correcciones.
De fotografías térmicas aisladas a un mapa con contexto
Una fotografía radiométrica permite medir temperaturas dentro de su encuadre. El problema aparece cuando una campaña cubre miles de módulos solares, decenas de cuadros eléctricos o una cubierta de grandes dimensiones: localizar después cada imagen y mantener una visión completa del activo exige tiempo y una organización rigurosa.

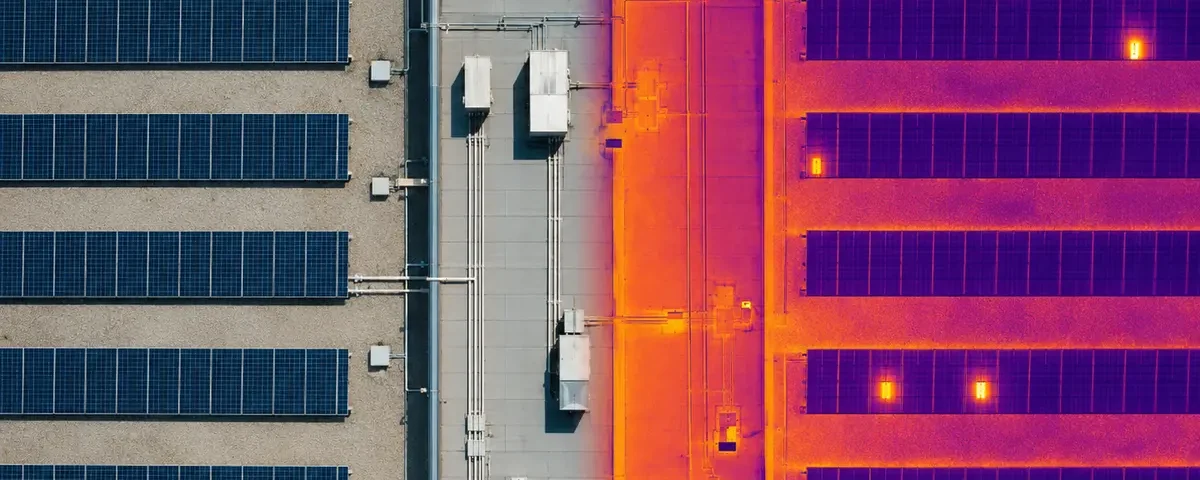

Según la explicación técnica publicada por DJI Enterprise, Terra resuelve primero la geometría con las fotografías de luz visible, vincula las imágenes térmicas correspondientes y construye un mapa 2D con datos de temperatura. El resultado permite desplazarse por la instalación, medir puntos o áreas y conservar la posición de las anomalías dentro del conjunto.
La diferencia práctica no es únicamente visual. Un mapa térmico georreferenciado facilita priorizar revisiones, comunicar ubicaciones al equipo de mantenimiento y relacionar una incidencia con el elemento físico que debe comprobarse en campo.
Qué necesita el flujo de reconstrucción térmica
DJI Terra no genera este resultado a partir de cualquier colección de imágenes. La documentación oficial de reconstrucción térmica indica que el conjunto importado debe contener las capturas visibles y térmicas asociadas. Entre los equipos compatibles se encuentran Matrice 4T, Mavic 3T, Matrice 3TD y las cargas Zenmuse H20T, H20N y H30T. DJI mantiene además variantes específicas en su documentación, por lo que conviene comprobar la lista de la versión instalada antes de la captura.
Para RPA LABS hay dos configuraciones especialmente relevantes:
- DJI Matrice 4T, una plataforma compacta con cámaras visibles y térmica integrada para inspecciones ágiles.
- DJI Zenmuse H30T, una carga multisensor con térmica de alta resolución, cámaras visibles, zoom y telémetro para plataformas de mayor capacidad.
Que un sensor sea compatible no elimina la necesidad de diseñar bien la captura. El solape, la altura, la velocidad, el ángulo de cámara, el tamaño del objeto, la estabilidad de la trayectoria y la calidad del posicionamiento influyen en la reconstrucción. También debe comprobarse que las parejas visible–térmica estén completas y que no haya tramos sin cobertura suficiente.
Como referencia general, DJI recomienda utilizar una misión ortofoto de Pilot 2, volar con buena iluminación para que las imágenes RGB permitan resolver la aerotriangulación, mantener una distancia al objetivo no superior a 60 metros y aplicar al menos un 60 % de solape longitudinal y un 50 % lateral en escenas normales. En superficies difíciles propone elevarlos hasta el 80 % y el 70 %. Son valores de partida, no una receta universal para cualquier activo.
La función térmica está disponible en las licencias Standard, Flagship y Education de Terra 5.3, pero no en la edición Agriculture. Conviene comprobar la licencia, la versión y los requisitos del equipo de proceso antes de dimensionar un proyecto.
Un flujo de trabajo térmico 2D paso a paso
1. Definir qué debe detectar la inspección
Antes de planificar el vuelo hay que establecer el objetivo técnico: localizar módulos con comportamiento térmico anómalo, revisar conexiones eléctricas, identificar pérdidas en una envolvente o documentar zonas que necesitan una inspección de proximidad. El tipo y tamaño del defecto esperado determinan la resolución necesaria y la distancia de captura.
2. Capturar datos visibles y térmicos comparables
La misión debe producir una cobertura homogénea, con suficiente solape y condiciones radiométricas controladas. En fotovoltaica conviene conocer el estado de funcionamiento y la irradiancia; en instalaciones eléctricas, la carga; y en edificios, la diferencia térmica entre interior y exterior. Una adquisición extensa pierde valor si las condiciones cambian de forma brusca durante el vuelo.
3. Reconstruir y revisar el informe de calidad
Terra utiliza la imagen visible para resolver la aerotriangulación y después proyecta la información térmica sobre el mapa. Al finalizar no basta con aceptar el primer resultado: hay que revisar la cobertura, las zonas deformadas, los bordes, los elementos repetitivos, la calidad del ajuste y cualquier discontinuidad que pueda confundirse con una anomalía real.
4. Medir, clasificar y volver al activo
El mapa permite medir temperaturas en puntos, líneas y áreas, aplicar distintas paletas y exportar informes en PDF o XLSX. Aun así, el trabajo técnico comienza después: las anomalías deben clasificarse, contrastarse con la imagen visible y asociarse a una referencia del activo. Cuando sea necesario, se programa una comprobación en tierra o una segunda captura de detalle.
5. Preparar un resultado comprensible
Para mantenimiento resulta más útil entregar un plano con ubicaciones, identificadores, prioridades y evidencias que una carpeta sin estructura. La información térmica puede incorporarse a un SIG, a la documentación de mantenimiento o a un gemelo digital, siempre que se conserve el sistema de coordenadas, la fecha, las condiciones de captura y los parámetros empleados.
Aplicaciones en las que el mapa térmico aporta más valor
Plantas fotovoltaicas
La vista completa ayuda a localizar patrones anómalos en módulos, cadenas o equipos eléctricos y a dirigir la revisión en tierra. También permite archivar una referencia espacial para campañas posteriores. Comparar fechas exige, no obstante, repetir condiciones de carga, irradiancia y captura de forma suficientemente homogénea.
Instalaciones eléctricas e industria
En subestaciones, líneas, cuadros o plantas industriales, el mapa ayuda a situar conexiones, componentes o superficies que muestran diferencias térmicas. Una carga como H30T permite complementar la visión de conjunto con inspecciones visuales y térmicas de detalle manteniendo una distancia operacional adecuada.
Cubiertas y envolventes de edificios
La reconstrucción puede facilitar la localización de áreas con comportamiento térmico diferente, humedades potenciales o discontinuidades. La lectura correcta depende de la composición constructiva, el calentamiento solar, el viento y el régimen térmico del edificio; no todo contraste visible representa una patología.
Emergencias y documentación rápida
Cuando el objetivo es obtener una visión espacial del escenario, un mapa ayuda a ordenar observaciones dispersas y a señalar zonas que requieren intervención. Debe entenderse como una ayuda para la toma de decisiones, nunca como sustituto de los protocolos de emergencia ni de la valoración del personal competente.
Cómo encajan RGB, LiDAR y modelos 3D
La reconstrucción térmica de Terra es bidimensional. El propio manual aclara que este tipo de proyecto no genera una malla térmica 3D ni un modelo de Gaussian Splatting. Tampoco fusiona automáticamente cualquier nube de puntos con la temperatura.
Eso no impide construir un flujo de datos más completo mediante campañas complementarias:
- La imagen RGB aporta textura, detalle visual y una referencia más intuitiva del activo.
- El LiDAR aporta geometría, alturas, distancias y una nube de puntos tridimensional.
- La capa térmica 2D aporta la distribución espacial de temperaturas y anomalías potenciales.
Una plataforma como DJI Matrice 400 admite configuraciones con H30T para inspección y con sensores como Zenmuse L2 o Zenmuse L3 para captura LiDAR. Son flujos distintos que pueden compartir un marco espacial y enriquecer el análisis, pero su integración y control de calidad deben diseñarse expresamente.
Las otras novedades de DJI Terra 5.3
Reconstrucción con sensores rolling shutter
Los sensores con obturador electrónico leen la imagen de forma progresiva. Cuando el dron se desplaza rápidamente, esa lectura puede introducir deformaciones geométricas. Terra 5.3 incorpora una optimización específica para compensarlas durante la aerotriangulación y las reconstrucciones 2D y 3D.
Actualmente DJI limita este modo a fotografías de Matrice 3TD, Matrice 4T y Matrice 4TD y lo recomienda para rutas ortofoto u oblicuas; no es una corrección genérica para cualquier cámara rolling shutter ni para cualquier modo de vuelo. La precisión final sigue dependiendo del sensor, la calibración, la velocidad, el GSD, el posicionamiento, la geometría de captura y los controles del proyecto. Para trabajos de alta precisión, DJI continúa recomendando una plataforma con obturador global como Matrice 4E.
Modelos a partir de vídeo
Terra puede extraer automáticamente fotogramas de vídeo visible y utilizarlos en reconstrucciones 2D o 3D. El soporte oficial comprende archivos MP4 o TS con metadatos GPS capturados por Mavic 3E/3T y Matrice 4E/4T/4D/4TD. Resulta útil cuando la rapidez prima o cuando el único registro disponible es una grabación continua. A cambio, el vídeo suele introducir compresión, movimiento, menor nitidez y fotogramas repetidos, por lo que no debe asumirse la misma calidad que en una misión fotogramétrica diseñada con fotografías. Esta función tampoco equivale a reconstruir un mapa térmico desde vídeo.
Optimización de datos Zenmuse L3 en 5.3.5
La actualización 5.3.5 añade la posibilidad de activar una optimización específica para conjuntos Zenmuse L3 en tareas de luz visible y LiDAR. Es una mejora separada del mapa térmico, pero refuerza la idea de Terra como entorno común para distintos flujos geoespaciales profesionales.
Lo que DJI Terra no puede decidir por el técnico
Un punto caliente no equivale automáticamente a una avería. El valor medido puede cambiar por la emisividad del material, la temperatura reflejada, la distancia, la humedad atmosférica, el ángulo de observación, el viento, la radiación solar o el estado de carga del equipo inspeccionado.
Por eso una inspección térmica rigurosa necesita:
- un protocolo de captura adaptado al activo y al defecto buscado;
- registro de las condiciones ambientales y operativas;
- ajuste coherente de los parámetros radiométricos;
- control de calidad del mapa y de las mediciones;
- interpretación por personal con competencia técnica;
- confirmación en campo cuando la criticidad lo requiera.
El software organiza y hace medible el dato. El diagnóstico continúa dependiendo del conocimiento del activo, de la calidad de la adquisición y del criterio profesional.
Preguntas frecuentes sobre DJI Terra 5.3
¿DJI Terra genera una ortofoto térmica?
Terra genera un mapa térmico 2D georreferenciado con información de temperatura. Conviene describirlo con ese nombre y comprobar la precisión y el formato de salida exigidos por cada proyecto antes de tratarlo como un producto cartográfico contractual.
¿Basta con importar fotografías térmicas?
No en el flujo oficial descrito por DJI. El conjunto debe incluir las imágenes térmicas y visibles asociadas, porque la aerotriangulación se resuelve con la información de luz visible.
¿El resultado es un modelo térmico 3D?
No. La reconstrucción térmica de esta versión es 2D. Los modelos 3D visibles, las nubes LiDAR y las capas térmicas pueden formar parte de un proyecto más amplio, pero no son el mismo producto.
¿Matrice 4T y Zenmuse H30T son compatibles?
Sí. DJI incluye los conjuntos de datos de Matrice 4T y Zenmuse H30T entre los admitidos para reconstrucción térmica. Antes de una campaña real deben revisarse la versión de firmware, el modo de captura y la documentación vigente.
¿Un mapa térmico sustituye al informe de inspección?
No. Es una base espacial muy útil para localizar, medir y comunicar observaciones. El informe debe añadir método, condiciones, criterios, evidencias, limitaciones y valoración técnica.
Qué supone esta actualización
DJI Terra 5.3 acerca la termografía al mismo lenguaje espacial que ya utilizan la fotogrametría y el LiDAR. El salto no consiste en producir una imagen más llamativa, sino en convertir numerosas capturas en un conjunto navegable, medible y más fácil de relacionar con el activo real.
RPA LABS dispone de soluciones DJI Enterprise para termografía, cartografía y LiDAR, además de asesoramiento para seleccionar la plataforma, la carga útil y el flujo de procesado adecuados. Puedes revisar nuestra categoría DJI Enterprise o contactar con el equipo para estudiar tu aplicación.
